Что такое балласт на железнодорожной дороге?

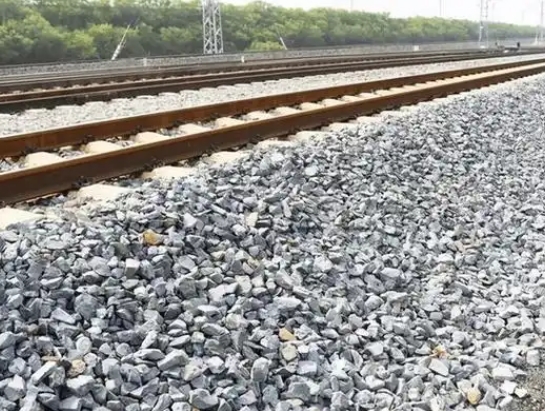

Железнодорожный балласт - это слой дробленного каменя, на котором расположены железные дороги, служащий критической основой современной железнодорожной инфраструктуры. Этот грубый угловой агрегат, обычно гранит, вапняк или базальт, образует фундаментальную опорную структуру, которая распределяет нагрузки поезда, облегчает дренаж и поддерживает выравнивание трассы в течение бесчисленных циклов обслуживания. При сохранении этих важных компонентов железнодорожных систем для железнодорожных операторов становится необходимым специализированное оборудование, такое как балластный плуг для железнодорожных экскаваторов. Эти специально построенные крепления устанавливаются на стандартных экскаваторах, превращая их в точные инструменты, способные эффективно перераспределять, формировать и профилировать балластный материал рядом с железнодорожными путями и между ними. Сложная связь между качественным балластным материалом и надлежащими методами технического обслуживания напрямую влияет на длительность трассы, безопасность эксплуатации и затраты на жизненный цикл в пассажирских и грузовых сетях по всему миру, что делает управление балластом краеугольным камнем эффективных протоколов инженерного и технического обслуживания желе.

Функции железнодорожного балласта

Распределение нагрузки и стабильность трассы

Главная цель железнодорожного балласта - распределить концентрированные нагрузки от проходящих поездов по более широкой площади основного подразделения. Когда тяжелые железнодорожные транспортные средства пересекают рельсы, они генерируют огромные вертикальные, боковые и продольные силы, которые деформируют и повреждают субград без надлежащего распределения. Качественный балласт создает устойчивый фундамент, который поглощает и рассеивает эти многонаправленные напряжения, сохраняя при этом геометрическую выравнивание трассы. Угольная, взаимно блокирующаяся природа балластных камней обеспечивает механическую стабильность через взаимное блокирование частиц, предотвращая чрезмерное движение трассы в условиях динамической нагрузки.

Способность балластного кревета сопротивляться боковому и продольному сдвигу пути, известная как сопротивление повозу, напрямую влияет на параметры эксплуатационной безопасности. Недостаточное боковое сопротивление может привести к изгибу трассы во время колебаний температуры, в то время как недостаточное продольное сопротивление влияет на тормозные расстояния и возможности ускорения. После технического обслуживания с помощью оборудования, такого как балластный плуг железнодорожного экскаватора, правильная консолидация балластного слоя восстанавливает эти сопротивляющие свойства. Современные конструкции балластов включают в себя специфиче

ские градационные профили, которые оптимизируют как характеристики распределения нагрузки, так и сопротивление смещению, балансируя, казалось бы, противоречивые требования через точно спроектированное распределение размеров частиц и выбор материала.

Успособление дренажа

Железнодорожный балласт служит инженерной дренажной системой, которая быстро направляет воду от железнодорожных конструкций. Пустые пространства между отдельными частицами балласта создают взаимосвязанные дренажные пути, которые предотвращают накопление воды вокруг рельсов и спинок. Эта дренажная функция защищает трассы от двух основных угроз, связанных с водой: смягчение субграда и подъем мороза. Когда вода насыщает подград под рельсами, она снижает несущую способность и ускоряет поселение рельсов. В более холодном климате захваченная вода может замерзать и расширяться, искажая геометрию трассы через механизмы подъема мороза.

Помимо защиты от повреждения влагой, эффективный балластный дренаж значительно продлевает срок службы компонентов по всей конструкции рельса. Деревянные шланги остаются уязвимыми к гниению при длительном воздействии влаги, в то время как металлические компоненты сталкиваются с ускоренной коррозией в влажных условиях. Даже бетонные спальники испытывают деградацию в результате циклов замораживания и размораживания в условиях насыщенности водой. Специализированное техническое обслуживание, такое как балластный плуг железнодорожного экскаватора, помогает восстановить надлежащие балластные профили после того, как загрязнение уменьшило дренажную мощность, восстанавливая гидрологические функции балласта. Инженеры тщательно балансируют градацию балласта между частицами, достаточно большими для поддержания адекватных пустых пространств, и достаточно меньшими частицами для обеспечения стабильности.

Слои и размещение

Классификация балласта и требования к материалам

Спецификации железнодорожного балласта включают точные требования к градации, которые определяют характеристики производительности в полевых приложениях. Стандартный балласт обычно колеблется от 28 мм до 50 мм в размере частиц, создавая пустые пространства достаточно большие для дренажа при сохранении структурной целостности. Качественный балластный материал должен демонстрировать исключительную устойчивость к дроблению, абразии, погодным условиям и химическому ухудшению с помощью стандартизированных протоколов испытаний. Твердость материала, часто измеряемая с помощью тестов на абразию в Лос-Анджелесе, предсказывает, как частицы выдержат силы дробления, оказываемые во время операций по подрыванию рельсов и поездных проходов. Индексы лупичности и удлинения ограничивают процент нерегулярно образованных частиц, которые могут снизить эффективность взаимоблокировки или сломаться под нагрузкой.

Угольная форма балластных частиц особенно важна для стабильности трассы, а дробленный камень обеспечивает превосходную блокировку по сравнению с естественным округлым гравием. Геологический выбор источника значительно влияет на производительность балласта, так как магнитные породы, такие как гранит и базальт, обычно предлагают превосходную прочность по сравнению с осадочными альтернативами. Стандарты чистоты материала ограничивают наличие мелких частиц, которые могут препятствовать дренажным функциям со временем. При поддержании балластных профилей с помощью оборудования, такого как балластный плуг железнодорожного экскаватора, операторы должны заботиться о сохранении этих тщательно спроектированных характеристик материала, восстанавливая при этом надлежащую геометрию поперечного сечения и устраняя загрязнение, которое уменьшает пустое пространство.

Структурный профиль и поперечные сечения

Железнодорожный балласт следует конкретным конструктивным профилам, предназначенным для оптимизации производительности по нескольким параметрам. Балластная секция обычно простирается за пределы ширины рельса, создавая плечи, которые обеспечивают боковую поддержку против движения рельса. Стандартные глубины балласта варьируются от 200 мм до 300 мм под подложками, с вариациями в зависимости от объема движения, нагрузок на оси и условий подложки. Эта глубина обеспечивает адекватное распределение нагрузки, обеспечивая при этом достаточное количество материала для технического обслуживания, таких как настройка и профилирование. Конструкции поперечного сечения включают точно рассчитанные наклоны, которые балансируют требования к дренажу с соображениями стабильности материала.

Правильные балластные профили облегчают операции по обслуживанию, одновременно увеличивая интервалы обслуживания между крупными ремонтными работами. При использовании оборудования, такого как балластный плуг железнодорожного экскаватора, операторы восстанавливают эти инженерные профили, которые могут быть деградированы в результате миграции балласта или поселения. Коронный профиль между рельсами способствует проливанию воды в сторону боковых канавов, в то время как наклоны плеч предотвращают миграцию материала от конструкции рельса. Современные высокоскоростные железные дороги часто реализуют точно спроектированные балластные профили с жестко контролируемыми допусками для поддержания строгих геометрических требований более быстрых операций. Усовершенствованная конструкция трассы включает в себя системы измерения балласта, которые непрерывно отслеживают условия профиля, что позволяет планировать обслуживание на основе данных до того, как геометрические параметры превысят допустимые допуски.

Техническое обслуживание и вызовы

Деградация балласта и фаулинг

Несмотря на прочную конструкцию, железнодорожный балласт постепенно ухудшается через несколько механизмов, которые снижают его эффективность со временем. Механическая деградация происходит, когда отдельные частицы ломаются при повторных циклах нагрузки, создавая меньшие фрагменты, которые заполняют пустоты между большими камнями. Это распад частиц ускоряется в кривых и районах перехода степени, где динамические силы усиливаются. Внешнее загрязнение из таких источников, как угольная пыль, разлитые грузы и инфильтрация в подграду, еще больше способствует сокращению пустого пространства. Когда пустоты заполняются достаточно, обычно при загрязнении на 30-40% по объему, балласт достигает загрязненного состояния, требующего вмешательства для восстановления функциональности.

Проблемный балласт демонстрирует резко сниженную дренажную мощность, сниженные возможности распределения нагрузки и сниженное сопротивление движению трассы. Переход от чистого до умеренно загрязненного балласта до сильно загрязненного балласта представляет собой естественный жизненный цикл материалов для рельсов в эксплуатационных условиях. Регулярное обслуживание с использованием оборудования, такого как балластный плуг железнодорожного экскаватора, может продлить функциональный срок службы, перераспределяя более чистый материал и удаляя загрязнение поверхности, прежде чем он проникнет в более глубокие слои. Усовершенствованное ухудшение в конечном итоге требует более интенсивных вмешательств, таких как очистка балласта или полная замена для восстановления инженерных свойств. Методы мониторинга, включая проникновение на землю радиолокационных установок и отбор проб балласта, помогают планировщикам технического обслуживания выявлять условия загрязнения до того, как они нанесут ущерб производительности трассы.

Методы обслуживания и оборудование

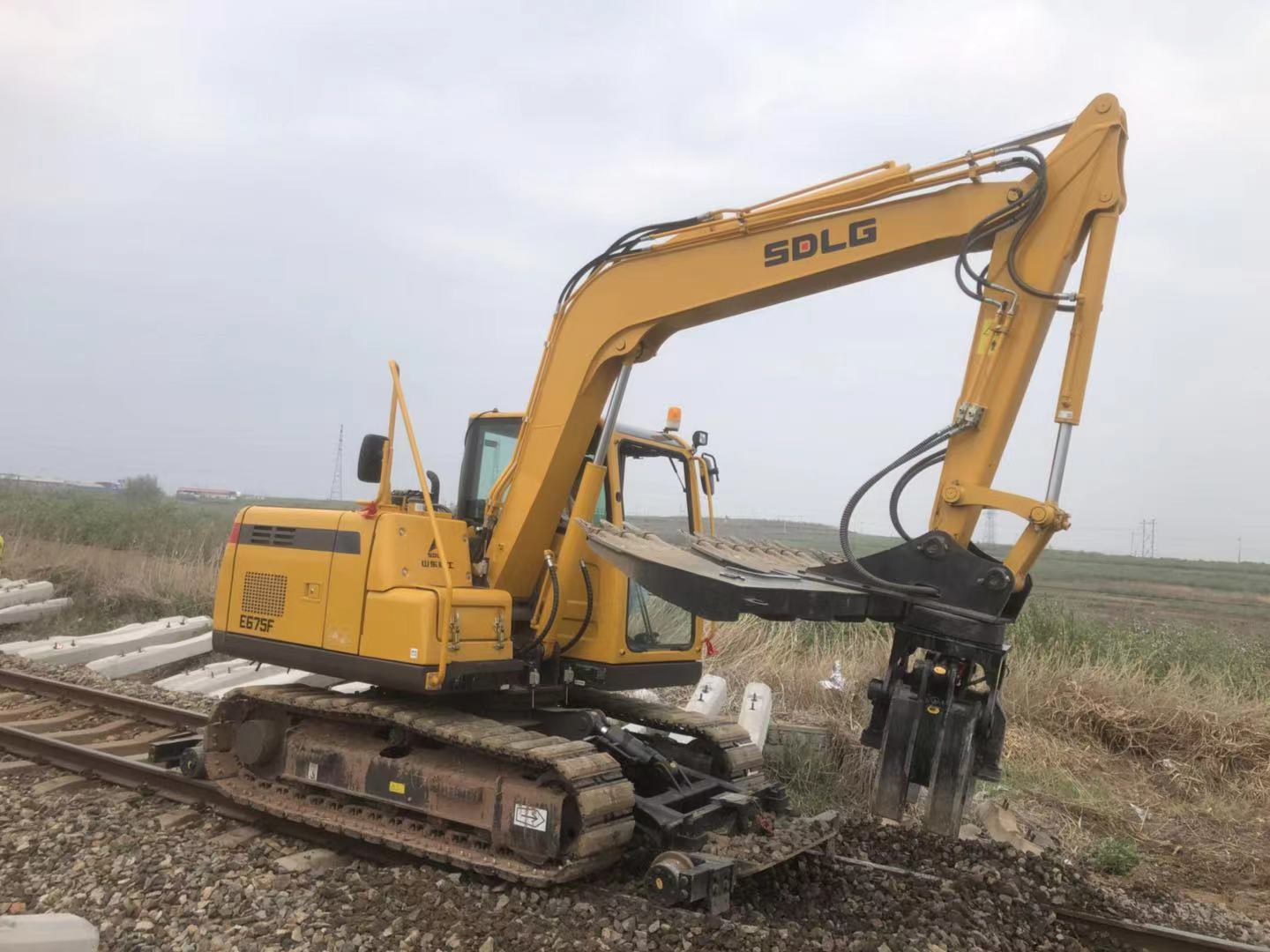

Железнодорожные операторы используют различные стратегии технического обслуживания для продления срока службы балласта и восстановления функциональности на протяжении всего цикла обслуживания. Операции погрузки переориентируют трассы, одновременно вновь консолидируя балласт под спинками, решая проблемы локализованного поселения, прежде чем они повлияют на качество езды. Регуляторы балласта восстанавливают надлежащие профили поперечного сечения после того, как удаление смещает материал из-под рельса. Для более широкого восстановления балластных профилей между запланированными крупными циклами технического обслуживания специализированные крепления, такие как балластный плуг железнодорожного экскаватора, обеспечивают гибкие, экономически эффективные решения для небольших операций или районов с ограниченным доступом.

Когда загрязнение достигает продвинутых стадий, машины для очистки балласта раскопывают, скринируют и возвращают очищенный материал в конструкцию рельса, удаляя накопленные штрафы, которые подрывают дренаж и стабильность. Этот процесс перерезки обновляет свойства балласта без полной замены, представляя собой устойчивый подход к управлению материалами. Полная замена балласта становится необходимой, когда деградация прогрессирует за пределы точки, когда чистка остается экономически жизнеспособной. Современное планирование технического обслуживания использует подходы, основанные на состоянии, а не фиксированные временные интервалы, оптимизируя распределение ресурсов при минимизации нарушений трафика. Выбор оборудования балансирует эффективность технического обслуживания с эксплуатационными ограничениями, такими как время владения трассой и ограничения доступа.
