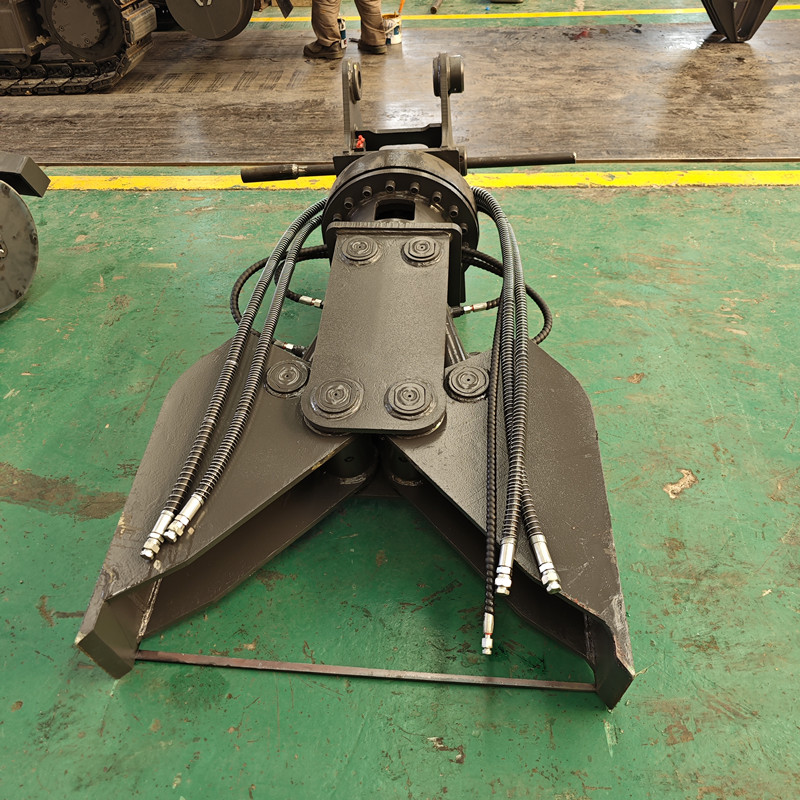

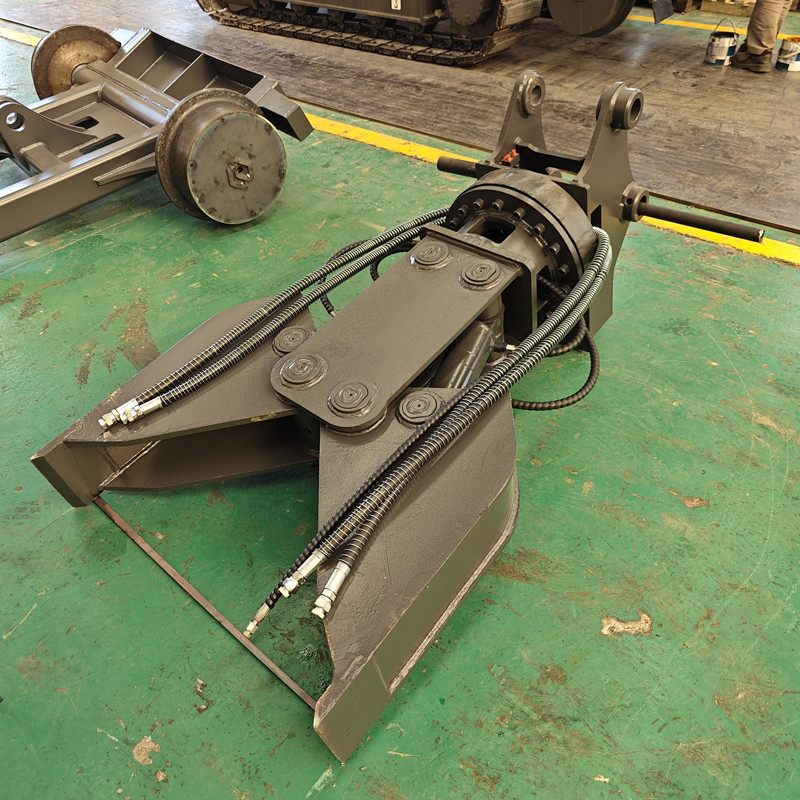

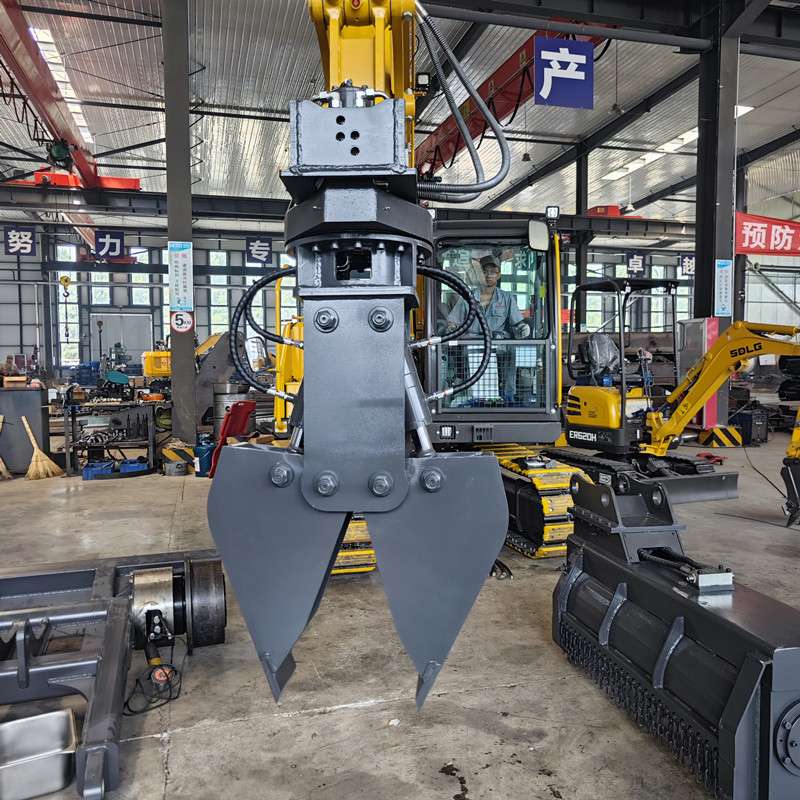

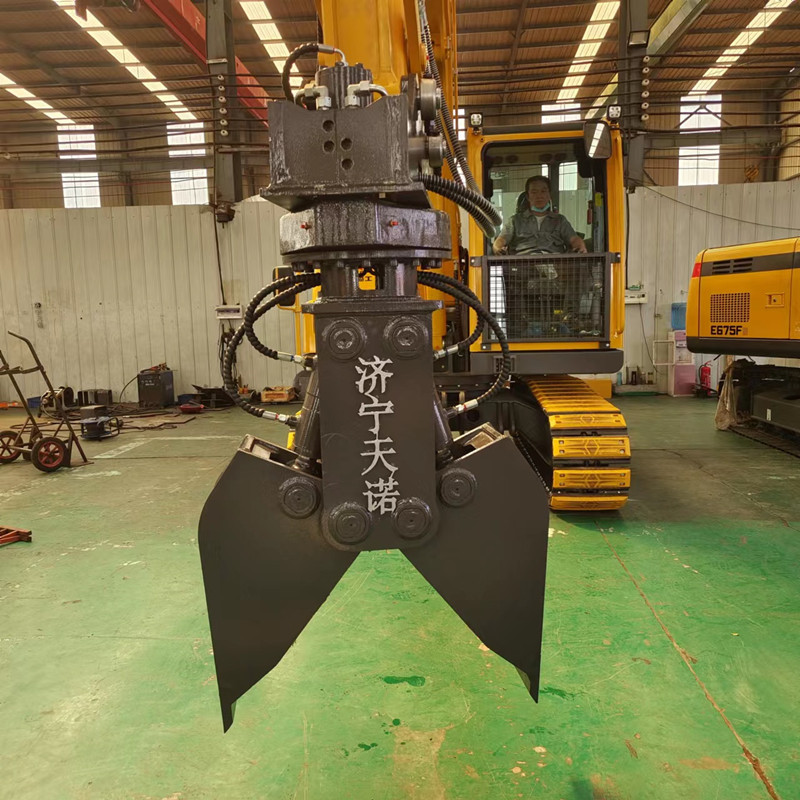

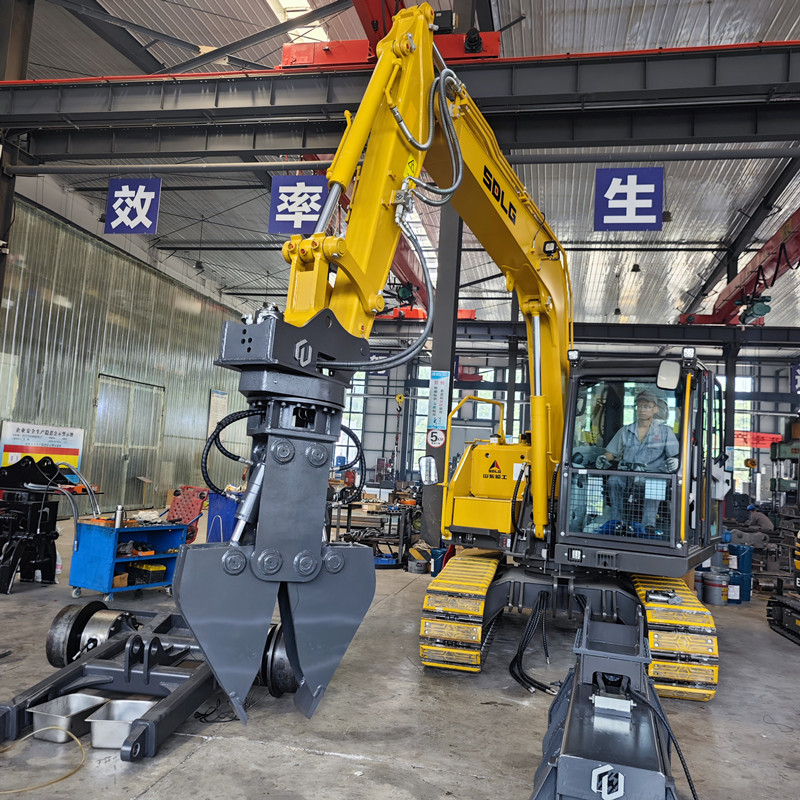

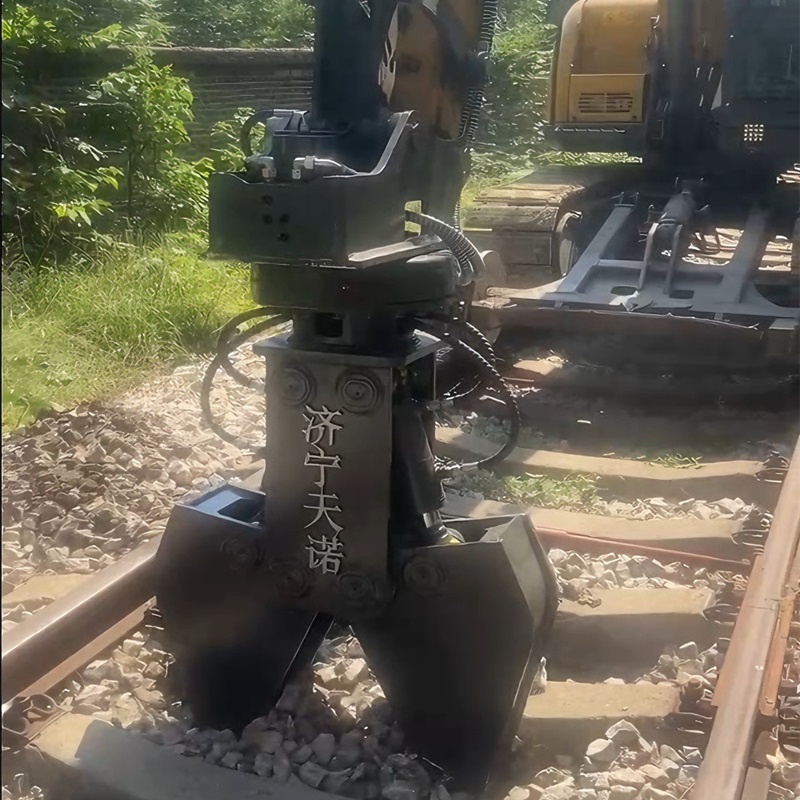

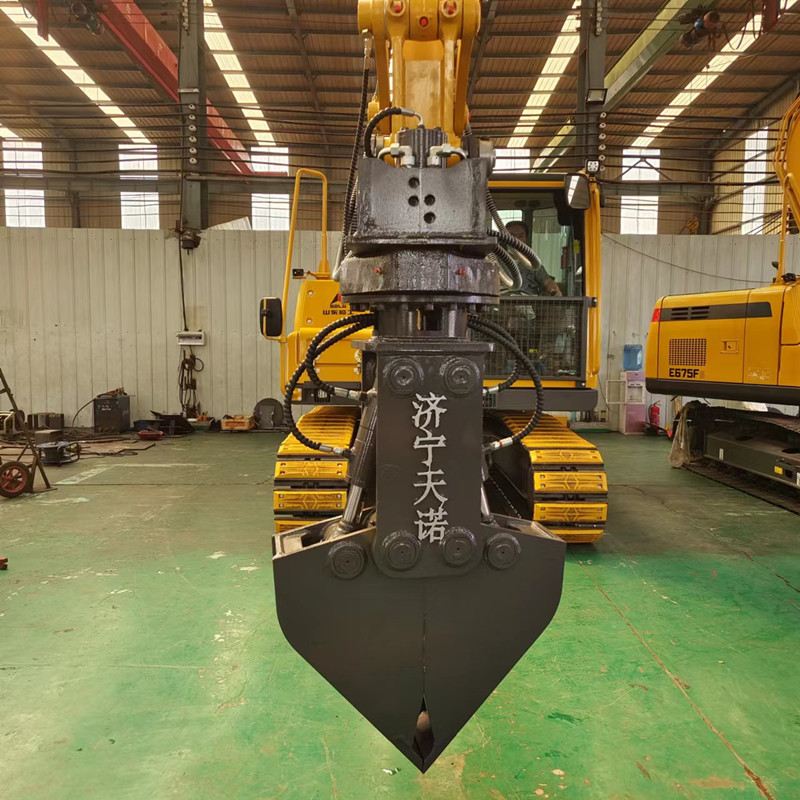

Вращающийся на 360° рельсовый зажимной ковш для технического обслуживания и ремонта железных дорог.

Вращающийся на 360° ковш-зажим для рельсов представляет собой многофункциональное интегрированное гидравлическое навесное оборудование, специально разработанное для технического обслуживания и ремонта обычных железных дорог, высокоскоростных железных дорог, междугородних железных дорог и специальных промышленных линий. Приводимый в движение гидравлической системой экскаватора, он объединяет функции точного зажима рельсов, захвата и очистки балласта, а также формирования и перемещения балластного слоя. В сочетании с функцией вращения в полном диапазоне гидравлических передач, один комплект оборудования может заменить несколько традиционных навесных устройств в различных условиях работы. Он идеально адаптируется к особенностям строительства железнодорожных люков, таким как сжатые сроки, тяжелые задачи, ограниченное пространство и высокие требования к точности, что делает его ключевым вспомогательным оборудованием для механизированной модернизации технического обслуживания железных дорог на современном этапе.

Вся конструкция изготовлена методом цельносварной и ковочной обработки из высокоизносостойкой высокомарганцевой стали. Корпус имеет закрытую усиленную конструкцию, отличающуюся высокой ударопрочностью, кручением и износостойкостью, что позволяет ему выдерживать суровые условия эксплуатации, такие как трение балласта, удары твердых предметов и зажим тяжелых грузов в течение длительного времени. Прочность всей машины полностью соответствует стандартам строительства железных дорог с тяжелыми грузами. Основной вращающийся узел оснащен высокомоментным низкоскоростным гидравлическим двигателем, обеспечивающим непрерывное вращение на 360° в обоих направлениях без мертвых зон. Вращение стабильное, позиционирование точное, без рывков и смещений. Во время строительства нет необходимости перемещать корпус экскаватора, поэтому угол зажима и направление работы можно свободно регулировать. Он подходит для работы в узких пространствах между рельсами, сложных стрелочных переводах, граничных положениях мостов, узких рабочих участках внутри тоннелей и других условиях, в которых традиционное оборудование затруднительно, значительно устраняя «слепые зоны» при строительстве.

Главным техническим преимуществом этого оборудования является интегрированная конструкция с двойной функцией, сочетающая в себе функции рельсового зажима и захвата балласта. Отсутствие необходимости замены навесного оборудования при переключении функций значительно повышает эффективность работы с рельсовым затвором. В режиме рельсового зажима внутренняя сторона зажимного рычага имеет радиальное соответствие стандартному профилю рельсов национального стандарта и оснащена противоскользящими зубьями из высокопрочного сплава. Большая площадь контакта и равномерное распределение нагрузки позволяют стабильно зажимать рельсы основных профилей, таких как 43 кг/м, 50 кг/м и 60 кг/м. Это позволяет эффективно выполнять стандартные операции, включая демонтаж старых рельсов, укладку новых рельсов, точную регулировку выравнивания рельсов, перемещение рельсовых секций, демонтаж и сборку стрелок и т.д. Во время зажима обеспечивается стабильное сцепление без проскальзывания или повреждения рельсового полотна, что эффективно защищает конструкцию рельса и антикоррозионное покрытие, соответствуя требованиям современного железнодорожного строительства.

В условиях обработки балласта, конструкция ковша с широким отверстием для открывания и закрывания обладает большой вместимостью, большим объемом захвата и равномерным заполнением. Она позволяет быстро выполнять традиционные работы по техническому обслуживанию, такие как очистка балластного слоя, выемка излишков балласта, засыпка пустующих участков, формирование балластного слоя и дноуглубление балласта под рельсами. Она заменяет неэффективную ручную очистку балласта и трудоемкие операции с обычными ковшами, эффективно повышая плотность балластного слоя и точность геометрических размеров пути, а также обеспечивая ровность линии в соответствии со стандартами. Благодаря гидравлической системе управления экскаватора, оборудование обеспечивает бесступенчатую регулировку скорости открывания/закрывания и вращения, отличаясь чувствительностью и точностью управления, что позволяет выполнять как работы с большими нагрузками, так и точную настройку.

Изделие поддерживает индивидуальную адаптацию для всех моделей. Рама адаптера, конструкция фланца и гидравлический трубопровод могут быть изготовлены на заказ в соответствии с расстоянием установки, гидравлическим потоком и параметрами давления различных марок и тоннажей экскаваторов от 6 до 30 тонн. Оно легко монтируется, обладает высокой совместимостью и быстро разбирается и собирается без повреждения оригинальной конструкции основного оборудования, адаптируясь к стандартной системе оборудования железнодорожных инженерных бригад, подразделений коммунального хозяйства и ремонтно-эксплуатационных служб.

Этот метод широко применяется в различных сценариях эксплуатации, таких как ежедневное патрулирование и техническое обслуживание железных дорог, капитальный ремонт и модернизация линий, замена рельсов, техническое обслуживание и формирование стрелок, дноуглубление и выравнивание балластного слоя, аварийный ремонт линий после дождя и выравнивание поврежденных участков. Он эффективно сокращает сроки строительства световых люков, уменьшает количество поступающей техники, снижает трудозатраты и строительные риски, а также значительно повышает уровень механизации, стандартизации и безопасности работ по техническому обслуживанию железных дорог.

Ежедневное техническое обслуживание и ремонт

Для обеспечения долгосрочной стабильной работы, продления срока службы оборудования и сокращения времени простоя в случае поломок необходимо внедрить стандартизированный процесс технического обслуживания. После ежедневной работы следует своевременно очищать корпус зажима от балласта, осадка и примесей, чтобы избежать длительного износа окклюзионной поверхности и вращающейся уплотнительной конструкции твердыми частицами. Ежедневно следует проверять износ каждого штифта и втулки, а также регулярно добавлять смазочную смазку для обеспечения плавного открытия/закрытия и вращения без заеданий.

Регулярно следует осматривать сварные швы и пластины ребер напряжения всей машины на наличие трещин или деформаций, а также затягивать все соединительные болты, чтобы предотвратить их ослабление и отсоединение из-за длительной вибрации. Необходимо проверять гидравлические маслопроводы, соединения и состояние уплотнений вращающегося двигателя, чтобы исключить утечки масла, сброс давления и другие проблемы, а также обеспечить стабильную выходную мощность гидравлической системы. Во время работы строго запрещается применять силовое зажимание с перегрузкой и сильно ударять по твердым рельсам и камням дорожного полотна во избежание повреждения конструкции. При длительном простое необходимо тщательно очистить оборудование, нанести антикоррозийное масло и разместить его на ровной и сухой площадке. Это позволит эффективно продлить срок службы всей машины и гарантировать ее эффективное и стабильное использование в процессе технического обслуживания железных дорог в течение длительного времени.
