Из чего изготовлены экскаваторные долгосяжные бумы?

Бомы экскаваторов в основном изготовлены из высокопрочной низкосплавной стали, в частности, сортов Q355 и Q460, которые обеспечивают идеальный баланс прочности, долговечности и управления весом, необходимых для тяжелых применений. Эти надежные компоненты составляют основу современного экскавативного оборудования, особенно в экскаваторах с длительным досягательством, где качество материала становится еще более важным. Расширенная способность достижения, часто растянувшаяся до 18 метров и более, требует материалов, которые могут выдерживать огромное напряжение, сохраняя при этом конструктивную целостность во время эксплуатации.

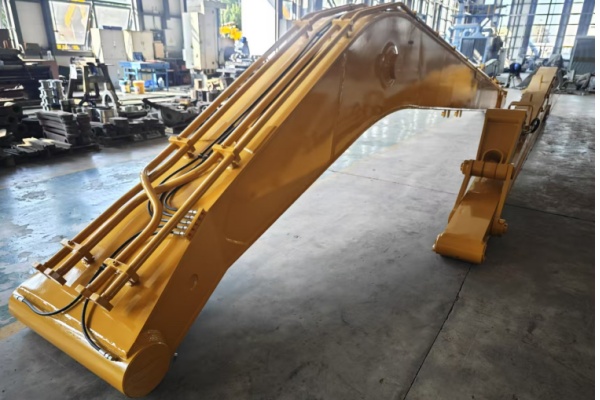

При изучении бума длительной дальности поблизости вы заметите точную инженерию, которая входит в его конструкцию. Основная конструкция бума состоит из тщательно изготовленных стальных пластин, сваренных вместе, чтобы сформировать конструкцию коробкового сечения. Однако это не обычная сталь - производители выбирают конкретные сплавы, усовершенствованные сложными металлургическими процессами. Состав материала обычно включает марганц, углерод и небольшие количества хрома, никеля и молибдена для повышения механических свойств. Этот специализированный состав позволяет буме справляться со значительными моментами изгиба и крутящими силами, встречающимися во время копания, подъема и качальных операций, не ставя под угрозу безопасность или производительность.

Сталь с высокой прочностью из низкого сплава (HSLA): Q355/Q460

Состав и свойства материала

Основание любого высококачественного экскаватора длинного действия начинается с выбора соответствующих сортов стали. Q355 и Q460, обозначения из китайского стандарта GB, стали промышленными стандартами для производства тяжелого оборудования. Цифры указывают на минимальную прочность стали, измеряемую в мегапаскалах (МПа). Сталь Q355 обеспечивает прочность приблизительно 355 МПа, в то время как Q460 обеспечивает повышенную прочность при 460 МПа.

Что делает эти стали особенно подходящими для компонентов экскаваторов, это их тщательно сбалансированный химический состав. Типичная сталь Q355 содержит 0,20% углерода, 1,0-1,6% марганца, 0,55% кремния и следовые количества фосфора и серы. Вариант Q460 обычно содержит аналогичные элементы, но с слегка скорректированными соотношениями для достижения более высоких характеристик прочности. Эта точная формулировка создает материалы, которые демонстрируют отличное соотношение прочности и веса, что имеет решающее значение для применений с большим охватом, где каждый килограмм имеет значение.

Инженеры по производству в таких компаниях, как Tiannuo Machinery, понимают, что выбор материалов представляет собой тщательный акт балансирования. Хотя стали с более высокой прочностью могут показаться предпочтительными, они должны учитывать факторы, выходящие за рамки простых прочностей, включая:

① Сваряемость и простота изготовления

② Устойчивость к распространению трещин

③ Усталость при циклической нагрузке

④ Рассмотрение затрат и наличие материалов

⑤ Коррозионная устойчивость в различных рабочих условиях

Предпочитание сталей Q355 и Q460 обусловлено их отличным компромиссом между этими конкурирующими факторами, обеспечивающими надежную производительность в различных условиях эксплуатации.

Производственный процесс

Преобразование сырой стали в готовый экскаватор длительного действия бум включает в себя сложные производственные процессы, которые сохраняют и улучшают свойства, присущие материалу. Путешествие обычно начинается с больших стальных пластин определенной толщины - от 8 мм до 25 мм в зависимости от конструктивных требований компонента.

Эти пластины подвергаются точной резке с помощью систем компьютерного цифрового управления (ЧПУ) плазменной или лазерной резки, которые обеспечивают точность размеров, необходимую для последующей сборки. Затем отрезанные детали перемещаются на станции формирования, где гидравлические прессы изгибают их в характерные формы, необходимые для секций бума. Этот процесс холодного формирования должен тщательно контролироваться, чтобы избежать введения концентраций напряжения, которые могут стать точками сбоя во время обслуживания.

Наиболее важная стадия наступает во время фазы сварки. Производители используют специализированные процедуры сварки, которые учитывают металлургические характеристики сталей HSLA. Методы многопроходной сварки с строгим контролем теплового ввода предотвращают такие проблемы, как хрупкость водорода или чрезмерное затверждение в зонах, затронутых теплом. Премиум-производители используют:

① Дуговая сварка с потоковым ядром для глубокого проникновения в критические соединения

② Погруженная дуговая сварка для продольных швов

③ Газометаллическая дуговая сварка для креплений и кронштейнов

④ Комплексное неразрушительное испытание, включая ультразвуковые и магнитные осмотры частиц

Подход Tiannuo к производству бумов подчеркивает эти процессы, ориентированные на качество, особенно для их моделей расширенного охвата, предназначенных для специализированных приложений в железнодорожном обслуживании и строительных проектах.

Анализ распределения стресса

Инженерия экскаваторов длинного действия требует сложного понимания того, как силы распределяются по всей конструкции во время эксплуатации. Современные методологии проектирования используют анализ конечных элементов (FEA) для определения концентраций напряжения и оптимизации использования материала соответственно.

конструкция коробкового сечения бума не равномерна по всей ее длине; Стратегические изменения толщины пластины непосредственно реагируют на ожидаемые модели напряжения. Районы вблизи поворотных точек и гидравлических креплений цилиндров обычно включают более толстый материал или дополнительные армирующие пластины. Этот подход с переменной толщиной оптимизирует соотношение веса и прочности, обеспечивая при этом сохранение пределов безопасности.

Для приложений с расширенным охватом профиль напряжения становится еще более сложным. Опыты бума:

① Первичные моменты изгиба, которые резко увеличиваются с расстоянием достижения

② Поворотные силы во время поворотных операций

③ Динамическая ударная нагрузка возникает, когда ведро вступает в контакт с материалом

④ Циклическая нагрузка, вызывающая усталость во время повторяющихся операций

Инженеры должны учитывать все эти факторы при определении спецификаций материала. Сталь Q355/Q460 обеспечивает необходимые механические свойства для выдержания этих сложных загрузок, сохраняя при этом конструктивную целостность, необходимую для безопасной эксплуатации, особенно в требовательных условиях, таких как железнодорожные строительные площадки или горнодобывающие операции.

Гашение и загартивание

Хотя они не применяются ко всей конструкции бумы, некоторые компоненты высокого напряжения в сборке бумы могут подвергаться загаслению и загартыванию. Этот процесс включает в себя нагрев стали до ее аустенизирующей температуры (обычно 845-870 ° C), быстрое охлаждение ее в масле или воде (тушение), а затем повторное нагрев до более низкой температуры (закаление).

Результатом является материал с повышенной твердостью, износостойкостью и прочностью, идеально подходящий для таких компонентов, как штифтовые соединения, корпусы и точки монтажа цилиндров. Точная температура загартывания определяет конечный баланс между твердостью и прочностью, что позволяет инженерам настраивать свойства материала для конкретных приложений.

Современные производители экскаваторов часто используют селективную тепловую обработку, сосредоточив эти более интенсивные процессы на компонентах, которые будут испытывать самую высокую концентрацию износа или напряжения. Этот целенаправленный подход оптимизирует производительность, контролируя при этом производственные затраты и сложность производства.

Улучшение механических свойств

Конечная цель тепловой обработки в производстве экскаваторных бумов заключается в повышении специфических механических свойств, которые непосредственно влияют на производительность и долговечность. При правильном выполнении эти тепловые процессы могут значительно улучшить:

① Производительность и прочность на растяжение

② Ударостойкость и прочность

③ Жизнь усталости при циклической нагрузке

④ Сопротивление износу в точках соединения

Размерная стабильность во время работы

Для экскаваторов, применяющихся с длительными удалениями, эти усовершенствования становятся особенно ценными. Расширенная дальность создает увеличенные силовые моменты, которые проверяют пределы материала во время ежедневной работы. Задачи технического обслуживания железных дорог, работы по сносу и тяжелые строительные приложения все налагают на эти компоненты высокие требования.

Тепловая обработка представляет собой критическую связь между выбором материала и фактической полевой производительностью. Даже самые высококачественные базовые материалы не могут реализовать свой полный потенциал без надлежащей термической обработки. Протоколы производства Tiannuo включают в себя эти лучшие практики тепловой обработки, чтобы гарантировать, что их удаленные бумы удовлетворяют строгим требованиям клиентов в специализированных секторах, таких как железнодорожное строительство и техническое обслуживание.

Поверхностная обработка

Защитные покрытия

Продолжительность эксплуатацииэкскаваторов с длительным охватом в значительной степени зависит от его способности выдерживать суровые условия окружающей среды. В то время как базовый материал обеспечивает конструктивную целостность, защитные покрытия защищают от коррозии, абразии и УФ-деградации, которые в противном случае постепенно подорвали бы компонент.

Современные производители экскаваторов внедряют многослойные системы покрытия, обычно состоящие из:

① Подготовка поверхности посредством взрыва зерна или взрыва выстрела для создания оптимального профиля для адгезии покрытия

② Применение богатого цинком грунта, обеспечивающего гальваническую защиту

③ Высокостроенное эпоксидное промежуточное покрытие для защиты от барьеров

④ Полиуретановое или полисилоксановое покрытие для ультрафиолетовой устойчивости и эстетической отделки

Эти системы обеспечивают комплексную защиту от различных угроз, включая:

① Атмосферная коррозия от влаги и загрязнителей

② Химическое воздействие в промышленной среде

③ Абразия от контакта с почвой и скалой

④ УФ-деградация, которая может поставить под угрозу целостность покрытия

Для специализированных приложений, таких как техническое обслуживание железных дорог, где оборудование может подвергаться уникальным экологическим проблемам, таким как проблемы электропроводности вблизи электрифицированных рельсов, производители, такие как Tiannuo, разрабатывают индивидуальные спецификации покрытия для удовлетворения этих конкретных требований.

Устойчивые к износу процедуры

Области бума, которые находятся в прямом контакте с абразивными материалами, требуют дополнительной защиты за пределами стандартных систем краски. Современные экскаваторные бумы включают в себя несколько специализированных износостойких процедур, особенно в точках крепления ведра и других зонах высокого износа.

Эти методы лечения могут включать:

① Жестко обращенный через сварный наклад со специализированными сплавами

② Термические распылительные покрытия с использованием карбида вольфрама или оксида хрома

③ Нитридирование или карбуризация загартывания поверхности

④ Снимаемые пластины износа в критических контактных точках

Применение этих методов обработки должно сбалансировать защиту от износа с соображениями структурной целостности. Например, чрезмерная жесткость может создать нежелательные зоны, подвергаемые воздействию тепла, или остаточные напряжения, если они не регулируются должным образом во время нанесения.

Для конструкций экскаваторов с длинным охватом, анализ узора износа становится более сложным из-за измененной геометрии и распределения сил. Инженеры должны предвидеть, как расширенная дальность меняет взаимодействие между бумом и его рабочей средой, соответствующим образом корректируя стратегии защиты от износа.
