Что такое грейферный ковш? 22 августа 2025

Ведро -раскладушка — универсальное навесное оборудование для земляных работ и погрузки/разгрузки материалов, широко используемое в строительстве, горнодобывающей промышленности и дноуглубительных работах. Этот специализированный ковш имеет две шарнирные створки, которые открываются и закрываются подобно грейферу, что позволяет эффективно зачерпывать, захватывать и транспортировать различные материалы. Эти ковши предназначены для работы с сыпучими материалами, такими как песок, гравий, уголь и даже подводные отложения, что делает их незаменимыми инструментами во многих отраслях промышленности.

Определение и основные функции грейферного ковша

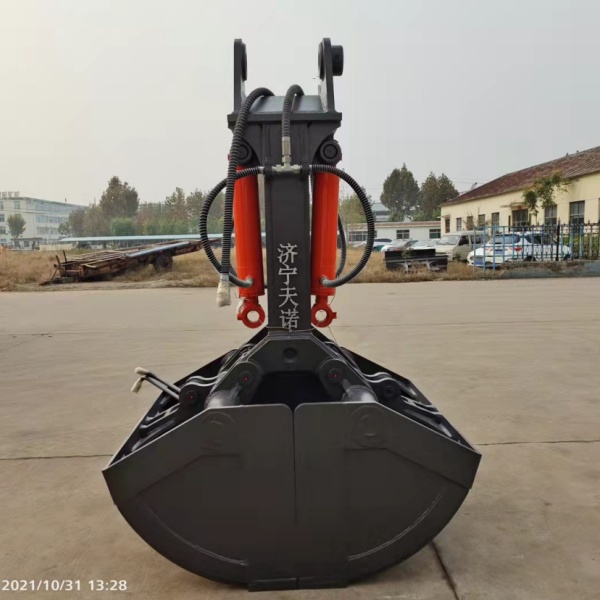

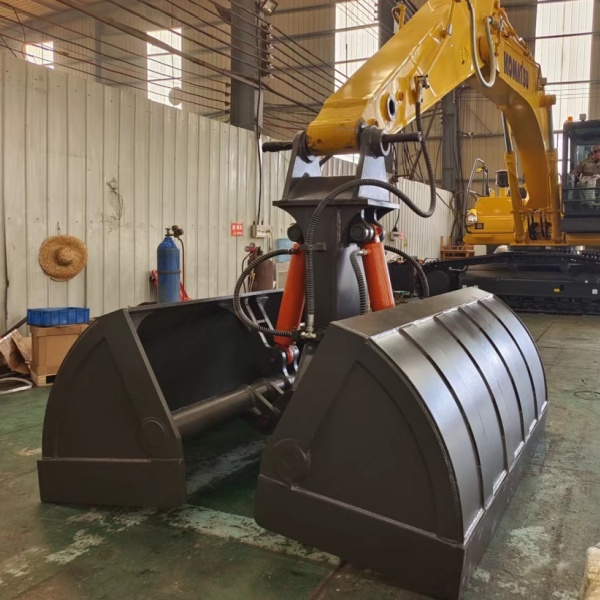

Анатомия грейферного ковша: конструкция и компоненты

Конструкция грейферного ковша одновременно проста и гениальна. В основе ковша лежат две симметричные челюсти, соединённые шарнирным механизмом. Эти челюсти обычно изготавливаются из высокопрочной износостойкой стали, выдерживающей интенсивные земляные работы и погрузочно-разгрузочные работы. Внутренняя часть ковша может быть оснащена зубьями или иметь гладкую кромку, в зависимости от предполагаемого применения.

Ключевые компоненты включают:

Раковины или челюсти: основные черпающие элементы

Шарнирный механизм: позволяет открывать и закрывать раковины.

Гидравлические цилиндры: обеспечивают открытие и закрытие.

Система соединения: соединяет гидравлические цилиндры с корпусами.

Монтажный кронштейн: крепит ковш к экскаватору или крану.

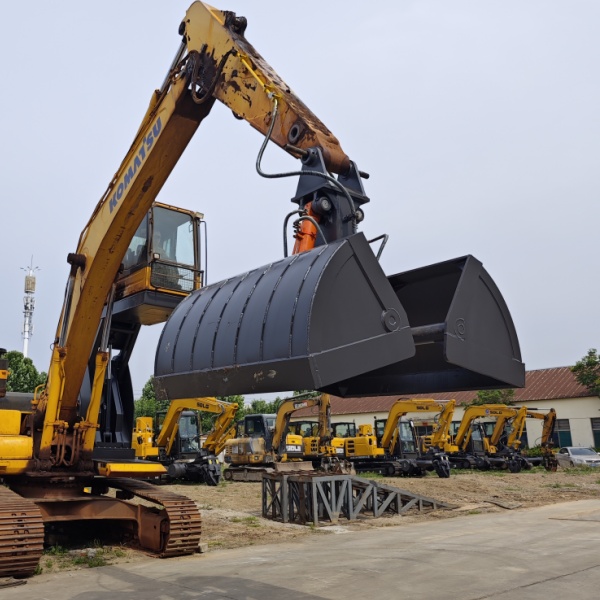

Как работают грейферные ковши: механизм открытия и закрытия

Работа ведро-раскладушки основана на простом, но эффективном механизме. Когда ковш располагается над извлекаемым материалом, оператор активирует гидравлическую систему. Это приводит к выдвижению гидроцилиндров, раскрывая ковши. По мере погружения ковша в материал ковши широко раскрываются, готовые к захвату большого объёма.

По достижении нужной глубины оператор меняет направление гидравлического потока, заставляя цилиндры втягиваться. Это действие стягивает обечайки, эффективно закрывая ковш и удерживая материал внутри. Затем заполненный ковш можно поднять и переместить в нужное место для разгрузки.

Типы грейферных ковшей: гидравлические и механические

Грейферные ковши бывают двух основных типов: гидравлические и механические. Каждый из них обладает своими преимуществами и подходит для различных сфер применения.

Гидравлические грейферные ковши: эти современные ковши используют гидравлический привод для открытия и закрытия ковша. Они обеспечивают точное управление, сокращенную продолжительность цикла и повышенное усилие копания. Гидравлические ковши идеально подходят для работ, требующих частого открытия и закрытия, например, при перевалке сыпучих материалов или дноуглубительных работах.

Механические грейферные ковши: эти традиционные ковши работают с помощью тросов и шкивов. Хотя у них может быть более длительный рабочий цикл по сравнению с гидравлическими моделями, механические ковши часто предпочтительны для глубоких земляных работ или в случаях, когда гидравлическое питание недоступно. Кроме того, они, как правило, более экономичны и просты в обслуживании.

Основные области применения в строительстве и погрузочно-разгрузочных работах

Земляные работы и дноуглубление: грейферные ковши в действии

Грейферные ковши отлично подходят для земляных работ и дноуглубления, особенно в сложных условиях. При подводных работах эти ковши могут эффективно удалять осадок, очищать водные пути и обслуживать гавани. Способность достигать значительной глубины, сохраняя при этом точность, делает их незаменимыми в проектах, где традиционные экскаваторы могут оказаться неэффективными.

При наземных земляных работах эти ковши часто используются при строительстве глубоких фундаментов, например, при возведении опор мостов или подвалов. Возможность вертикального копания позволяет им создавать узкие и глубокие котлованы с минимальным повреждением окружающих почвенных структур.

Транспортировка сыпучих материалов: от заполнителей до управления отходами

В сфере погрузки-разгрузки сыпучих материалов грейферные ковши демонстрируют исключительную универсальность. Они широко используются в портах и терминалах для погрузки и разгрузки судов с такими материалами, как уголь, зерно или руда. Конструкция ковша обеспечивает эффективное черпание и точное размещение материалов, уменьшая просыпание и повышая общую эффективность работы.

На предприятиях по переработке отходов эти ковши играют важнейшую роль в обработке и сортировке различных видов отходов. Благодаря своей способности захватывать и поднимать смешанные материалы они идеально подходят для транспортировки отходов из пунктов сбора в зоны переработки или погрузки в транспортные средства.

Специализированное применение: морское строительство и подземные проекты

Грейферные ковши находят уникальное применение в специализированных строительных проектах. В морском строительстве они используются для таких задач, как укладка каменной наброски для борьбы с эрозией или возведение подводных фундаментов для морских сооружений. Способность ковша эффективно работать под водой делает его незаменимым инструментом в этих сложных условиях.

Компактные ковши могут оказаться незаменимыми при подземных работах, таких как строительство туннелей или разработка шахт. Их можно использовать для извлечения вынутого грунта в ограниченном пространстве, где более крупногабаритная техника не может работать. Эта универсальность распространяется и на проекты по восстановлению окружающей среды, где грейферные ковши можно использовать для точного удаления загрязненного грунта или осадка, минимизируя распространение загрязняющих веществ.

Преимущества и недостатки грейферных ковшей

Универсальность и эффективность: почему стоит выбрать грейферные ковши

Грейферные ковши обладают множеством преимуществ, делающих их популярным выбором в различных отраслях. Универсальность, пожалуй, является их самым существенным преимуществом. Эти ковши способны работать с широким спектром материалов, от мелкого песка до крупных камней, что делает их подходящими для самых разных проектов. Такая универсальность снижает потребность в специальном навесном оборудовании, что потенциально снижает затраты на оборудование и упрощает эксплуатацию.

Эффективность — ещё одно ключевое преимущество. Грейферные ковши способны достигать высокой производительности, особенно при перевалке сыпучих материалов. Их конструкция обеспечивает быструю загрузку и разгрузку, что может значительно повысить производительность в таких областях, как портовые операции или переработка щебня. Кроме того, точное управление гидравлическими ковшами позволяет операторам работать с большей точностью, уменьшая просыпание материала и повышая безопасность.

Учет грузоподъемности и нагрузки: выбор размера грейферного ковша

Выбор правильного размера грейферного ковша имеет решающее значение для оптимальной производительности. Объём ковша обычно измеряется в кубических метрах или кубических ярдах и может варьироваться от менее 1 м³ для небольших экскаваторов до более 20 м³ для крупных кранов. Идеальный размер зависит от нескольких факторов:

• Плотность материала: для более тяжелых материалов могут потребоваться ковши меньшего размера, чтобы избежать перегрузки машины.

• Грузоподъемность: Ковш и его груз не должны превышать безопасную рабочую грузоподъемность крана или экскаватора.

• Глубина копания: для более глубокой выемки грунта лучше использовать более узкие и глубокие ковши.

• Требования к производству: для выполнения задач с большим объемом работ могут потребоваться ковши большего размера.

Важно сбалансировать грузоподъёмность с возможностями машины и конкретными требованиями к работе. Ковши слишком большого размера могут снизить эффективность и увеличить износ оборудования, а ковши слишком малого размера — замедлить работу.

Техническое обслуживание и долговечность: поддержание вашего ковша в идеальном состоянии

Хотя грейферные ковши рассчитаны на работу в сложных условиях, правильное обслуживание имеет решающее значение для их долговечности и производительности. Регулярные проверки должны включать:

• Места износа: проверьте режущие кромки и зубья на наличие чрезмерного износа.

• Гидравлические компоненты: осмотрите шланги, цилиндры и уплотнения на предмет утечек или повреждений.

• Шарнирный механизм: обеспечьте надлежащую смазку и проверьте на наличие любых признаков износа или люфта.

• Целостность конструкции: проверьте наличие трещин, вмятин и деформаций на корпусе ковша.

Своевременный ремонт и замена изношенных деталей могут предотвратить более серьёзные повреждения и продлить срок службы ковша. Для работы в особо абразивных средах рекомендуется использовать ковши с дополнительной защитой от износа или с закалёнными стальными компонентами.

Грейферные ковши — это универсальные и эффективные инструменты, которые произвели революцию в области погрузки-разгрузки материалов и выемки грунта в различных отраслях. Это инновационное навесное оборудование обеспечивает непревзойденную гибкость и точность — от строительства и горнодобывающей промышленности до восстановления окружающей среды и портовых работ. Понимая конструкцию, области применения и требования к техническому обслуживанию, операторы и руководители проектов могут использовать грейферные ковши для повышения производительности, снижения затрат и уверенного решения сложных задач по выемке грунта. По мере развития технологий можно ожидать появления в будущем ещё более инновационных вариантов применения этого незаменимого инструмента.
