Из чего состоит конструкция рельсовой тележки?

Рельсовая тележка — важнейшее оборудование для обслуживания и эксплуатации железных дорог. Её конструкция состоит из трёх основных компонентов: несущей рамы, модуля движения (ходовой части) и модуля безопасности (тормозной системы). В совокупности эти элементы создают надёжный и эффективный инструмент для осмотра, обслуживания путей и перевозки грузов по железнодорожным путям. Понимание тонкостей работы каждого компонента крайне важно для всех, кто работает на железной дороге или рассматривает возможность инвестирования в это важнейшее оборудование.

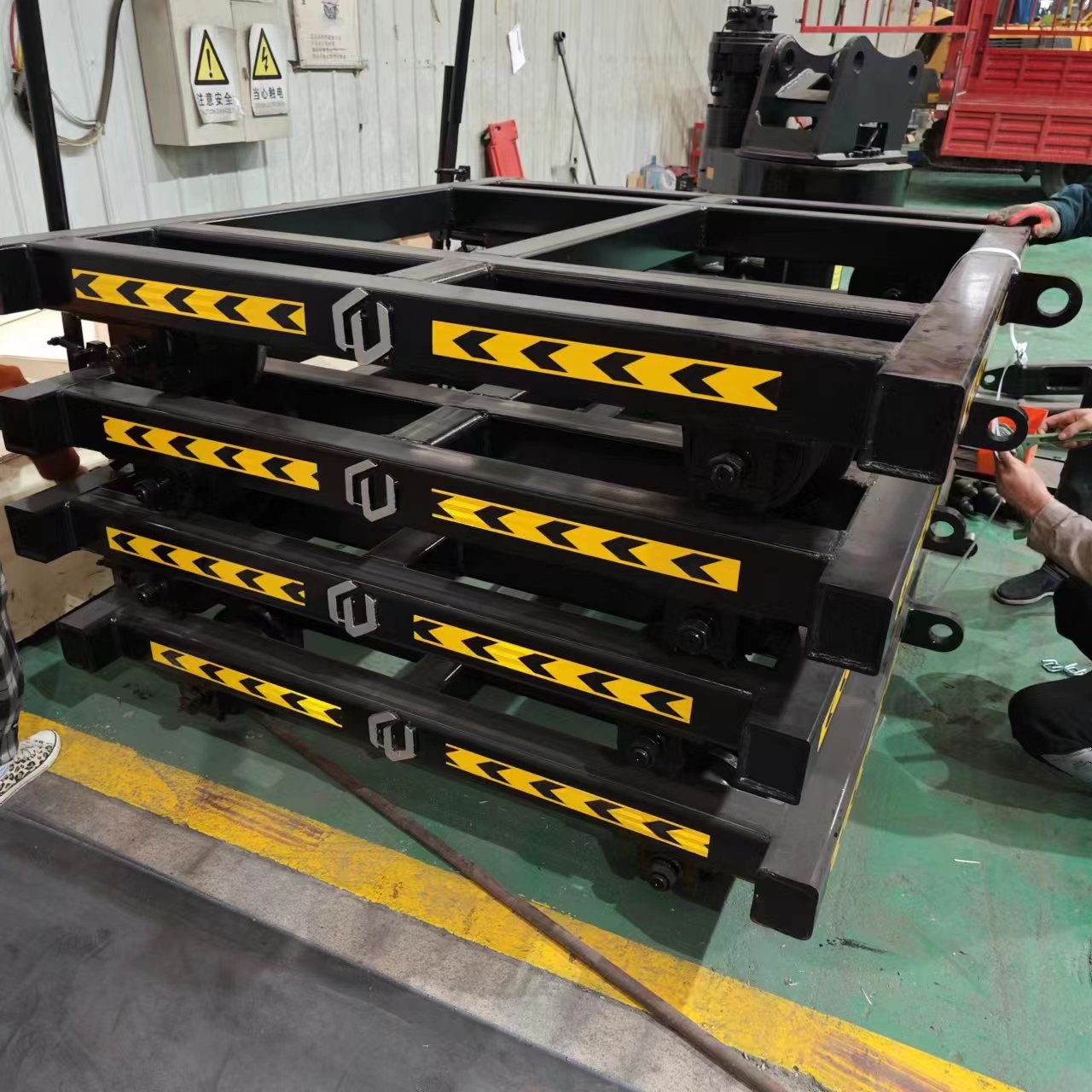

Основной несущий модуль: рама

Рама рельсовой тележки служит её основой, обеспечивая структурную целостность и поддержку всех остальных компонентов. Этот важнейший элемент должен обеспечивать тонкий баланс между прочностью и весом для обеспечения оптимальной производительности на путях.

Легкие, но прочные материалы для рельсовых тележек

В современных рельсовых тележках часто используются передовые материалы, обеспечивающие идеальное сочетание прочности и портативности. Высокопрочные алюминиевые сплавы приобрели популярность благодаря превосходному соотношению прочности к весу. Эти сплавы обладают высокой устойчивостью к коррозии и усталости, обеспечивая долговечность в суровых условиях железной дороги. Некоторые производители также используют композитные материалы, такие как полимеры, армированные углеродным волокном, в отдельных секциях рамы для дополнительного снижения веса без ущерба для структурной целостности.

Конструкции рам оптимизированы для эффективного обслуживания путей

Конструкция рамы рельсовой тележки играет ключевую роль в её функциональности и эффективности. Инженеры стремятся создать эргономичные конструкции, обеспечивающие лёгкий доступ к инструментам и оборудованию во время технического обслуживания. Многие рамы имеют модульную конструкцию со стратегически расположенными точками крепления различных навесных устройств, что позволяет быстро перенастраивать их для выполнения различных задач. Некоторые современные модели оснащены регулируемыми по высоте платформами, что позволяет работникам сохранять удобное рабочее положение независимо от высоты пути или требований к обслуживанию.

Интеграция модульных компонентов для легкой настройки

Модульность — ключевая особенность современных рам рельсовых тележек. Такой подход позволяет легко адаптировать их под индивидуальные потребности различных железнодорожных операторов. Взаимозаменяемые компоненты, такие как инструментальные стеллажи, держатели материалов и специализированные рабочие платформы, легко устанавливаются и снимаются, что повышает универсальность тележки. Модульная конструкция также упрощает техническое обслуживание и ремонт, поскольку отдельные компоненты можно заменять без необходимости капитального ремонта.

Конструкция и материалы основного несущего модуля существенно влияют на общие характеристики и срок службы тележки. Сосредоточившись на лёгких, но прочных материалах, оптимизированной конструкции рамы и модульной интеграции, производители могут создавать тележки, отвечающие высоким требованиям современного обслуживания и эксплуатации железных дорог.

Модуль движения: Ходовая часть (Колесная система)

Ходовая часть, или модуль движения, является основой мобильности рельсовой тележки . Эта система обеспечивает плавную и стабильную работу на различных типах пути, напрямую влияя на эффективность и безопасность тележки.

Стальные диски против полиуретановых: выбор правильного материала

Выбор между стальными и полиуретановыми колёсами — важнейшее решение при проектировании рельсовой тележки. Стальные колёса обладают превосходной прочностью и грузоподъёмностью, что делает их идеальными для тяжёлых условий эксплуатации. Они обладают превосходной износостойкостью и выдерживают суровые условия, часто встречающиеся на железной дороге. Однако стальные колёса могут быть шумными и со временем вызывать повышенный износ рельсов.

Полиуретановые колёса, с другой стороны, обеспечивают более тихую работу и меньший износ гусениц. Они обеспечивают лучшую амортизацию, что может быть полезно для чувствительного оборудования или хрупких грузов. Полиуретановые колёса также обеспечивают отличное сцепление, особенно на мокрой дороге. Однако они могут уступать по грузоподъёмности стальным колёсам и требовать более частой замены при интенсивной эксплуатации.

Точно спроектированные профили колес для плавной работы на трассе

Профиль колёс рельсовой тележки критически важен для обеспечения плавности и стабильности движения. Профили колёс, изготовленные с высокой точностью, соответствуют контуру головки рельса, минимизируя боковое смещение и снижая риск схода с рельсов. Эти профили часто имеют небольшую конусность или коническую форму, что помогает тележке самоцентрироваться на рельсах во время движения.

Передовые технологии производства, такие как обработка на станках с ЧПУ, позволяют создавать высокоточные профили колёс. Некоторые производители даже предлагают индивидуальные профили, соответствующие геометрии пути или эксплуатационным требованиям. Такой уровень точности обеспечивает оптимальный контакт колеса с рельсом, снижая износ и улучшая общие эксплуатационные характеристики.

Усовершенствованные системы подвески для повышения устойчивости на рельсах

Хотя рельсы, как правило, гладкие, изменения состояния пути могут повлиять на устойчивость и качество хода тележки. Современные системы подвески играют решающую роль в смягчении этих эффектов. Многие современные тележки оснащены пружинными или гидравлическими элементами подвески для поглощения ударов и вибраций.

Некоторые модели премиум-класса оснащены регулируемой подвеской, которую можно настроить под различные условия нагрузки или типы трасс. Эти системы не только повышают комфорт вождения для операторов, но и защищают чувствительное оборудование и груз от чрезмерной вибрации. Кроме того, усовершенствованная конструкция подвески способствует лучшему распределению веса между колёсами, обеспечивая равномерное сцепление и снижая риск пробуксовки колёс на крутых склонах или мокрых трассах.

Конструкция и компоненты модуля движения играют решающую роль в определении производительности, безопасности и долговечности рельсовой тележки. Тщательно продумывая материалы колёс, профили и системы подвески, производители могут создавать тележки, обеспечивающие плавную, стабильную и эффективную работу в широком диапазоне условий на железной дороге.

Модуль безопасности: Тормозная система

Модуль безопасности, в частности тормозная система, является важнейшим компонентом любой рельсовой тележки . Он обеспечивает безопасность операторов, оборудования и инфраструктуры, обеспечивая надежную тормозную способность и управляемость в различных эксплуатационных ситуациях.

Гидравлические и пневматические тормоза: плюсы и минусы для тележек

В рельсовых тележках широко используются как гидравлические, так и пневматические тормозные системы, каждая из которых имеет свои преимущества и особенности. Гидравлические тормоза обеспечивают точное управление и высокое тормозное усилие, что делает их пригодными для эксплуатации в тяжёлых условиях. Они сохраняют стабильную эффективность в широком диапазоне температур и менее чувствительны к перепадам высот. Однако гидравлические системы могут быть сложнее в обслуживании и требовать более частой замены тормозной жидкости.

Пневматические тормоза, работающие на сжатом воздухе, известны своей простотой и лёгкостью обслуживания. Они обеспечивают быстрое срабатывание и хорошо подходят для лёгких тележек или для тех, которые работают в условиях, где легко доступны воздушные компрессоры. Пневматические системы также меньше подвержены загрязнению маслом. Однако они могут быть менее эффективны в условиях экстремально низких температур и более чувствительны к перепадам высот.

Понимание конструкции рельсовой тележки крайне важно для всех, кто занимается обслуживанием и эксплуатацией железных дорог. Основная несущая рама, подвижной модуль и системы безопасности гармонично работают, создавая универсальный и незаменимый инструмент для обслуживания путей. Сосредоточившись на лёгких, но прочных материалах, высокоточных компонентах и передовых функциях безопасности, производители могут создавать тележки, отвечающие высоким требованиям современных железнодорожных условий. Регулярное техническое обслуживание и правильная эксплуатация гарантируют, что эти важнейшие элементы оборудования будут продолжать играть свою важную роль в обеспечении безопасности и эффективности наших железных дорог.
