Как работает рука экскаватора?

Рука экскаватора работает через сложную гидравлическую систему, которая преобразует жидкость под давлением в точное механическое движение. Этот механизм позволяет операторам контролировать огромные силы с невероятной точностью, что делает экскаваторы незаменимыми для железнодорожного строительства, горнодобывающих операций и проектов сноса. Конструкция руки интегрирует несколько гидравлических цилиндров, управляющих клапанов и механических соединений, которые работают в гармонии, чтобы обеспечить возможности подъема, копания и позиционирования, необходимые для тяжелых строительных работ.

Гидравлическая система: как генерирует гидравлика силу?

Принцип Паскаля в действии

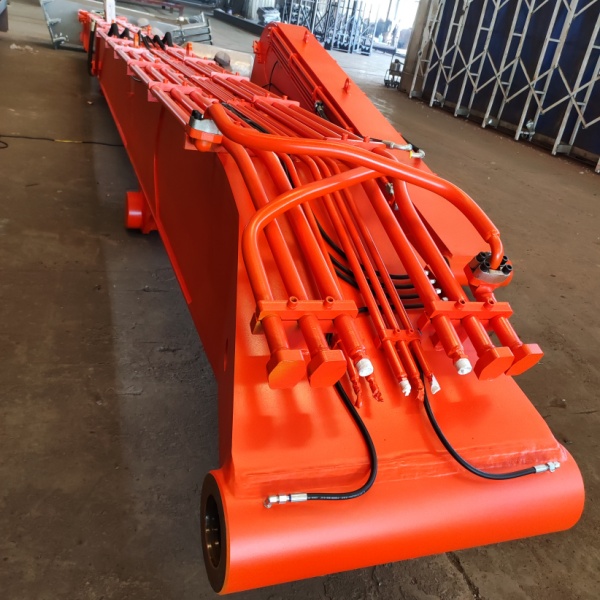

Основа каждой руки экскаватора лежит в принципе Паскаля, который гласит, что давление, применяемое к ограниченной жидкости, передается равномерно во всех направлениях. Когда двигатель вашей машины приводит в действие гидравлический насос, он создает гидравлическую жидкость под давлением, которая проходит через тщательно спроектированные схемы для обеспечения движения руки. Эта жидкость под давлением, обычно специализированное гидравлическое масло, несет огромную энергию, которую можно точно контролировать и направлять туда, где она наиболее необходима.

Подумайте о гидравлической жидкости как о жизненной крови вашего экскаватора. Система работает при давлении в диапазоне от 3000 до 6000 PSI, превращая относительно небольшие входные силы на насосе в массивные выходные силы на цилиндрах руки. Этот эффект умножения позволяет одному оператору управлять движениями, которые в противном случае потребовали бы огромного механического преимущества через сложные системы передач.

Гидравлические цилиндры и генерация сил

Сердце движения руки экскаватора находится в его гидравлических цилиндрах, где жидкость под давлением толкает против поршневых головок, чтобы создать линейное движение. Каждый цилиндр содержит точно обработанный поршень, соединенный с прутником, который растягивается и отстаивается в зависимости от направления давления жидкости. Когда гидравлическая жидкость входит в одну сторону цилиндра, она заставляет поршень двигаться, растягивая или вытягивая стержень с огромной силой.

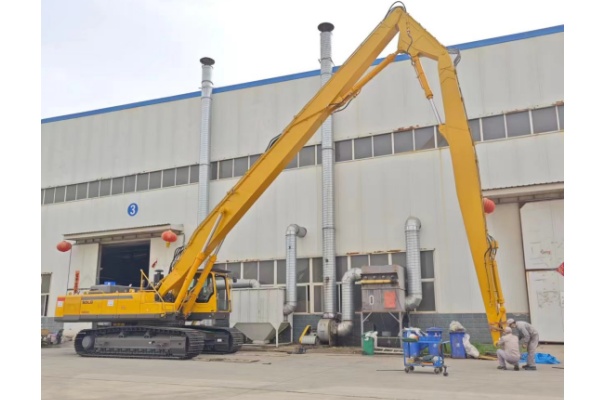

Современные руки экскаватора обычно включают в себя три основных цилиндра: цилиндр для вертикального подъема, цилиндр руки для расширения досягаемости и цилиндр ведра для копания и сброса. Каждый цилиндр работает самостоятельно, но координируется с другими для достижения сложных движений. Диаметр отверстия цилиндра напрямую влияет на выходную силу - большие диаметры генерируют больше силы, но требуют больших объемов жидкости, создавая инженерные компромиссы между мощностью и скоростью.

Контролирование движения

системы управления джойстиком

Современные руки экскаватора реагируют на команды оператора с помощью сложных систем управления джойстиком, которые переводят движения рук в точные гидравлические действия. Когда вы перемещаете джойстик, вы фактически управляете пилотными гидравлическими клапанами, которые направляют поток жидкости основной системы к конкретным цилиндрам. Эта пилотная система управления обеспечивает механическое преимущество, необходимое для управления огромными гидравлическими силами с минимальным физическим усилием со стороны оператора.

Каждое движение джойстика соответствует конкретным функциям руки - движения вперед и назад обычно контролируют расширение и отступление руки, в то время как левые и правые движения управляют подъемом и опущением бума. Красота этой системы заключается в ее пропорциональной способности управления, где небольшие движения джойстика создают мягкие движения руки, в то время как полное отклонение джойстика производит максимальную скорость и выходную силу.

Технология управления клапаном

Магия плавной работы руки экскаватора происходит в основном управляющем клапане, часто называемом пилотным клапаном или блоком управления. В этом сложном компоненте есть несколько клапанов катушки, которые точно регулируют поток гидравлической жидкости в каждый цилиндр на основе ввода оператора. Когда вы управляете джойстиком, пилотное давление смещает эти катушки, открывая и закрывая проходы, которые направляют поток жидкости.

Современные контрольные клапаны включают в себя передовые функции, такие как технология зондирования нагрузки, которая автоматически регулирует давление системы на основе фактических рабочих требований. Это интеллектуальное управление давлением снижает потребление энергии, сохраняя при этом чувство реагирования, которое ожидают квалифицированные операторы. Некоторые системы даже включают в себя электронные возможности перезаписи, которые позволяют запрограммировать шаблоны движения для повторяющихся задач.

Координированное движение

Многоцилиндровая координация

Достижение плавного, скоординированного движения требует точной синхронизации между цилиндрами бумы, руки и ведра, которые составляют сборку руки экскаватора. В отличие от простых одноосных машин, экскаваторы требуют сложной многоосной координации, где несколько цилиндров работают одновременно, чтобы создать естественные, течащие движения, которые следуют изогнутым путям, а не резким механическим движениям.

Когда вы выполняете типичное копательное движение, все три цилиндра работают вместе - цилиндр бума управляет вертикальным положением, цилиндр руки управляет расстоянием достижения, а цилиндр ведра управляет углом резания. Эта координация происходит благодаря сложному таймингу клапана, который обеспечивает потоки жидкости в несколько цилиндров в точно контролируемых пропорциях, создавая плавные движения дуги, характерные для квалифицированной работы экскаватора.

Кинематические цепные отношения

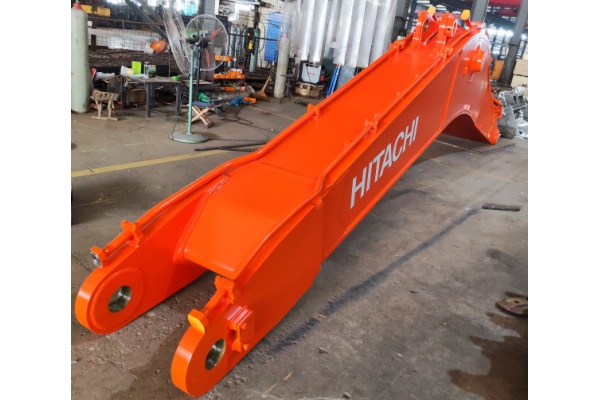

Рамка экскаватора работает как кинематическая цепочка, где движение каждого сустава влияет на положение и ориентацию всех последующих компонентов. Понимание этих отношений помогает операторам развивать интуитивное ощущение, необходимое для эффективной работы. Стрелка действует в качестве основного вертикального привода, рука обеспечивает регулирование досягаемости, а ведро обеспечивает окончательное позиционирование и ориентацию рабочего инструмента.

Современная конструкция экскаватора оптимизирует эти кинематические отношения, чтобы максимизировать рабочую оболочку, сохраняя при этом приемлемые характеристики силы во всем диапазоне движения. Инженеры тщательно балансируют размеры цилиндров, точки монтажа и соотношения рычагов, чтобы обеспечить последовательную работу, независимо от того, работает ли рука близко к машине или при полном расширении.
